Центробежные шламовые насосы из карбида кремния SiC

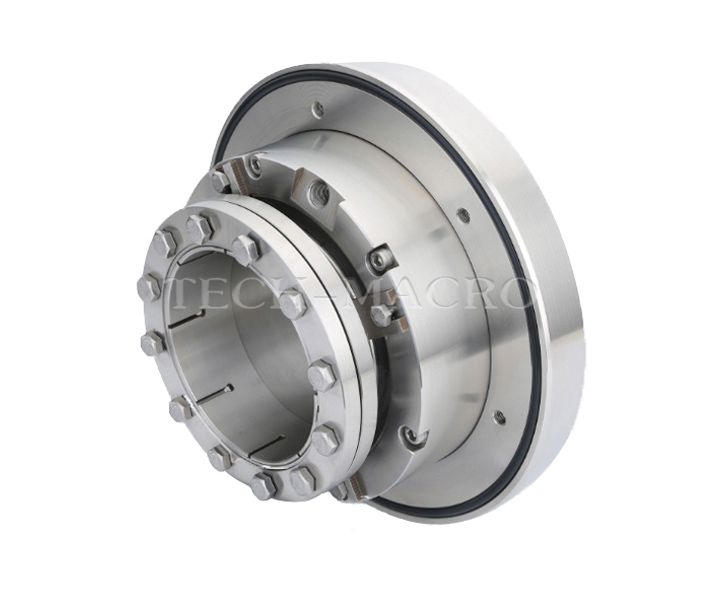

Механическое уплотнение

Модель:
Напор:
Подача:
Тип насоса:
Перекачиваемая среда:
Материал:

Описание:

Основываясь на внедрении передовых немецких технологий уплотнения, наша компания фокусируется на разумном согласовании с местом работы и в полной мере использует преимущества надежного качества и хорошего герметизирующего эффекта механических уплотнений.

Наша компания всегда настаивает на качестве в первую очередь всё время, придерживается концепции «деловитость, новаторство и постоянное превосходство»,в тоже время не щадит своих сил для предоставления клиентам качественных продуктов и услуг.

Основная продукция -типа TLJ, ZHJ, ZGJ, ZJ и другие механические уплотнения.


1.  Название -механическое уплотнение типа TLJ

Особенность:
Конструкция механического уплотнения имеет следующие характеристики: одинарный торцевой ,многопружинный,сбалансированный ,статический , интегрированный тип , и произвольное направление вращения,зажимной/пружинный привод .
Сбалансированная статическая конструкция с односторонним торцом.Компенсационный элемент помещен во фланец,и уплотнительное кольцо защищает пружину от контакта со средой,чтобы предотвратить блокировку и коррозию пружины.Многопружинная конструкция,равномерная торцевая нагрузка,неограниченное направление вращения.
Втулка вала поддерживается на валу через уплотнительное кольцо,отсутствует осевое перемещение,не вызывая повреждения вала и может выдерживать определенное осевое смещение.Конструкция направляющей втулки обеспечивает полную и равномерную подачу охлаждающей воды в уплотнения,жесткую и надежную передачу зажима,сборку в целом,установку простую,удобную и надеждую в эксплуатации.При использовании он должен быть подключен к охлаждающей воде,и давление охлаждающей воды составляет 0,01-0,1МПа,что позволяет реализовать естественный поток,также известный как 《механическое уплотнение с внешней промывкой》.


Основные параметры:


Конструкция: одноконцевой
Давление : атмосферное давление
Скорость: средняя скорость
Температура: нормальная температура
Характеристика: износостойкий и коррозионностойкий
Сбалансированность: сбалансированный


Область применения:
Обессеривание дымовых газов на электростанциях,соляная промышленность,бумажная промышленность,очистка сточных вод и другие области. Его можно комплектовать с насосом десульфурации и насосом для пульпы и др.

Сфера спецификации:35 –250 mm

Материал:
Торцевая поверхность вращающегося кольца: Карбид кремния/карбид вольфрама
Торцевая поверхность неподвижного кольца: Карбид кремния/карбид вольфрама
Вспомогательное уплотнение: FKM /EPDM
Пружина:SS316/HC276
Металлический узел:SS316L/2507/2205


Рабочие парамептры:
Давление:0 ~ 1.5MPa
Температура:-20 ~ 130ºC
Линейная скорость:≤ 10 m/s
Применимая среда:гипсовая суспензия,бумажная масса,сточные воды и др. содержание твердого≤30%


2. Название -механическое уплотнение типа ZHJ

● Одинарная торцевая , цельный контейнерный тип, двунаправленное вращение, не зависит от регулировки вала насоса.
● Осевой размер объединённого агрегата должен быть больше установочного размера, чтобы позиционирующий блок можно было легко снять при установке.
● Давление уплотняющей воды должно быть выше давления в камере насоса на 0,1 МПа, чтобы он работал в чистой воде, а уплотняющая вода транспортируется вместе со средой.
● Материал пары трения -“L” -образная колодка, инкрустированная цементированным карбидом и карборундом.Данная пара трения может работать в высокотемпературной среде в течение длительного времени, и различные пары трения могут быть выбраны в соответствии с различными средами, чтобы обеспечить его длительный эффект использования.


Применимая среда: золоудаление электростанций, шлам хвостов и другие жидкости, содержащие твердые и кристаллические частицы

Температура: -20℃~160℃;
Давление: 0-4 MPa
Линейная скорость: ≤15 m/s
Концентрация: ≤40%
Диаметр вала : Φ30 –Φ 280


3. Название -механическое уплотнение типа ZGJ

Особенность

● Одинарная торцевая , цельный контейнерный тип, двунаправленное вращение, не зависит от регулировки вала насоса.
● Осевой размер объединённого агрегата должен быть больше установочного размера, чтобы позиционирующий блок можно было легко снять при установке.
● Перед запуском оборудования необходимо запустить достаточное количество промывочной воды, масляное уплотнение не должно находиться в состоянии сухого трения, а давление воды не должно быть слишком большим (≤0.08 МПа).
● Торцевое уплотнение полностью работает в среде, обладает сильной антиблокировочной способностью и подходит для условий работы с высокой концентрацией.
●  Материал пары трения -“L” -образная колодка, инкрустированная цементированным карбидом и карборундом.Данная пара трения может работать в высокотемпературной среде в течение длительного времени, и различные пары трения могут быть выбраны в Соответствии с различными средами, чтобы обеспечить его длительный эффект использования.

Применимая среда: глиноземная пульпа, известняковая ,гипсовая суспензия, суспензия обогащения, пульпа промывки угля и другие жидкости, содержащие твердые частицы и кристаллы.


Температура: -20℃~160℃
Давление:≤4MPa
Линейная скорость:≤15 m/s
Концентрация:≤35%
Диаметр вала:Φ60 –Φ 320


4. Название -механическое уплотнение типаZJ

Конструктивные особенности:

●  Двойной торцевой, цельный контейнерный , несбалансированный тип, высокая эксплуатационная надежность.
● Когда температура среды ниже 70 ℃, герметичная полость может быть заполнена машинным маслом 30 # (удалить охлаждающую воду).
● Пара трения изготовлена из твердого сплава с инкрустацией, и в зависимости от среды можно выбрать разные пары трения.
    Материал пары трения -“L” -образная колодка, инкрустированная цементированным карбидом, и различные пары трения могут быть выбраны в соответствии с различными средами.


Область применения:

Среда:кислотные,щелочные,солевые растворы с частицами и сильной кристалличностью, а также суспензии шламов,золы и примесей.кислота, щелочь, раствор соли с частицами,
сильная кристалличность, суспензия, зола, суспензия примесей.


Температура:-20℃—150℃
Давление:≤2.4MPa
Линейная скорость:≤12 m/s
Концентрация:≤40%
Диаметр вала:Φ20 –Φ 320


Он подходит для кислотных, щелочных, солевых растворов с частицами и высокой кристалличностью, а также для суспензий с высокой концентрацией, остатков золы и суспензий примесей.
