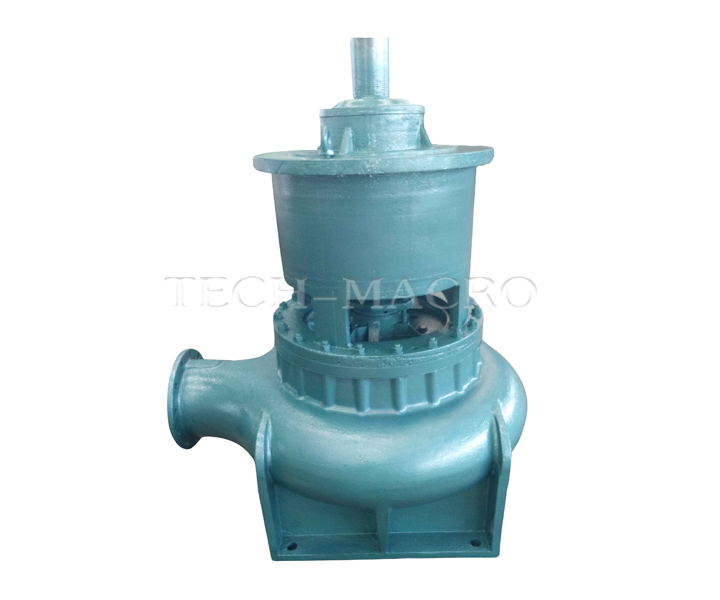

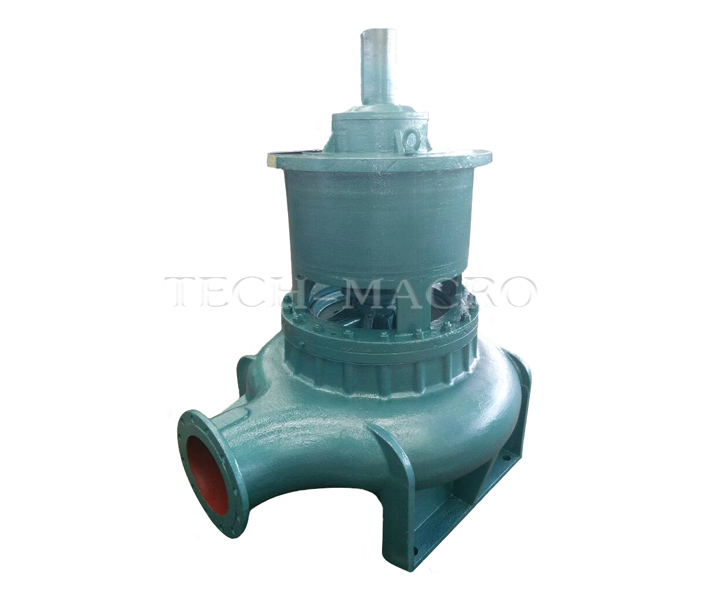

1. Описание :
Насос серии KNV-это вертикальный ,одноступенчатый ,центробежный насос с конечным всасыванием.Центробежный незасоренный насос KNV- серия -наша компания производит новый энергосберегающий высокоэффективный насос против засорения с помощью технологии лицензии из немецикой компании KSB.Сфера диамера выхода от 80мм до 350мм ,всего 11 сертификации диаметра.Данный насос с непогружаемой конструкцией имеет два типа установки:ямная установка,сухая установка.Насосы серии KNV оборудованы 11 водов подшипниковй узел .Это позволяет подобрать оптимальные вариатны для широкого спектра применения.
Типичное применение:
Данный насос в основном используется для перекачивания неабразивных твердо-жидких смесей, содежащих частицы и длинные волокна.Он может перевозить разные грязные воды,отработанные воды и грязи в промышленных и минеральных предприятиях, и короме того подходит для неповрежденных транспортирования фруктов, картофелей, свёкл, рыб и зерновых в пищевых промышленности. Данный насос широко используется во многих таких отраслях промышленности, как пищевая промышленность, химическая промышленность, металлургия, бумажная промышленность, сахароваренная промышленность и охрана окружающей среды и в других областиях.
2. Особенности:
● Два вида рабочих колес позволяет подобрать:
1.тип ”E” импеллер -стандартный однолопасный импеллер;
2.тип ”E×” импеллер- однолопасный импеллер широких каналов.Однолопасный импеллер имеет следующие особенности,широкий канал,высокая эффективность,хорошое незабивающоеся свойство,сильное свойство против обмотки,и неповрежденное транспортирование.
● Структура насоса является задней разборкам,не требует снятия импортных и экспортных трубопроводов и корпус насосо для снятия узла ротора.Это обеспечивает легкое обуслужвание.
● Применение сальникового уплотнения вала.
● Применение привода эластичной муфты эластичную муфту привода.
1. Предельные условия насоса :
Диаметр входа:80~400мм
Диаметр выхода:80~350мм
Подача:4~2500м3/ч
Напор:5~50м
2. Материалы:
Корпус,импеллер,изготавливаются из чугуна,а вал из 45# стали, нержавеющей стали.
(Внимание:по требованию клиента,материалы проточных частей могут быть изменены )
Металл:
Изнасостойкий белый чугун:А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл :А49,А33
Антифрикционная литая сталь :А22,А23,А25
Другие металли и сплавы: неражавеющая сталь дуплекс ,нержавеющая сталь,никелевый чугун,латунь,бронза.и.д.т.
Композиционный керамический материал из карбида кремния SiC.
3. Кривая производительности модели шламового насоса серии KNV
Комментарий:при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.
Конструкция

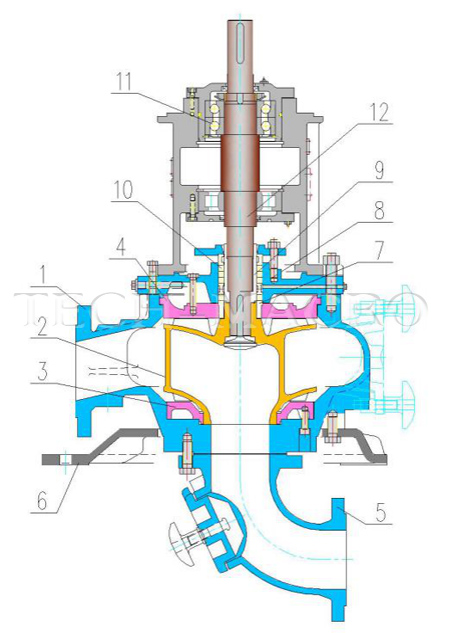

Ямная установка
1 Корпус насоса 2 Рабочее колесо 3 Передний бронедиск 4 Задний бронедиск 5 Всасывающее колено 6 Монтажная панель 7 Втулка набивки
8 Фонарное кольцо 9 Втулка вала 10 Набивка 11 Подшипник 12 Вал |

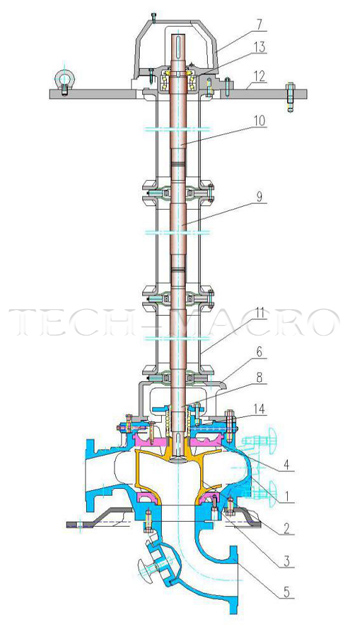

Сухая установка
1 Корпус насоса 2 Рабочее колесо 3 Передний бронедиск 4 Задний бронедиск 5 Всасывающее колено 6 Опорная часть 7 опора мотора 8 Вал
9 Промежуточный вал 10 Проводной вал 11 Промежуточная труба 12 Монтажная панель 13 Подшипник 14 Корпус сальника |
