1. Описание:

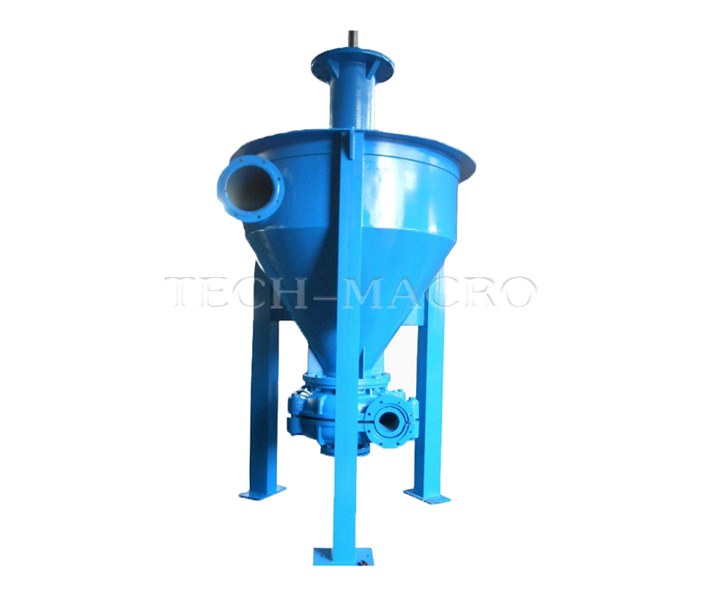

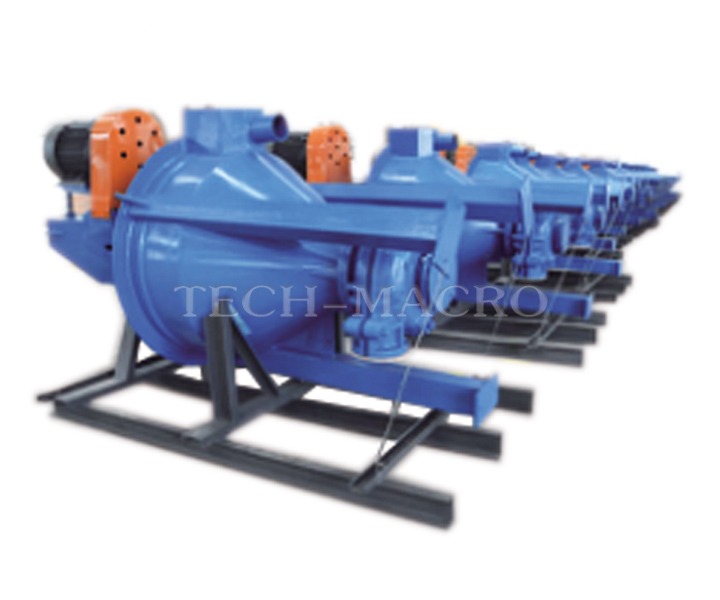

Пенный шламовый насос серии AF-это вертикальный ,двусторонний и одноступенчатый насос с двойным корпусом.Данные насосы являются высокопроизводительным насосом нашей компанией,разработанные на основе внедрения передовых технологий Китая и зарубежных стран.Шламовые пенные насосы в основном используются для транспортировки суспензии с высоким содержанием пены.Насосы данной серии эффективно устраняют пену в шламах ,даже при недостаточном объеме выходного шлама,при этом не нерушается рабочий режим насоса.Шламовые насосы серии AF широко используется во многих видах технологии флотации.Они идеально подходят для всех фабрик,работающих с воздухосодержащими пульпами ,подобными флотационной пене,которые образуются при обогащиении.Насос для пенистого шлама имеет двухсекционную стурктуру ,которая является герметичной и не требует дополительного уплотнения вала и уплотнительной воды.
Применение :
Пенные насосы серии AF ,предназначены для перекачивания пульп свысоким содержанием пены.Насосы данной серии идеально подходят для всех фабрик,работающих с воздухосодержащими пульпами,подобными флотационной пене,которые образуются при обогащиенни.
Типичное применение:
Пенная флотация,целлюлозно-бумажное производство ,химическая инженерия и металлургия.
2. Особенность:
● Оптимальная характеристика ,простая схема размещения насосной системы облегчает установку,высокая надёжность и.др.
● Отсутствие необходимости использования любого уплотнения вала и уплотнительной воды .
● Для того,чтобы удовлетворить различные запросы клиента ,выходный патрубок может распологаться в любом из 8мм положений с угловым интервалом 45 градусов .
● Шланг подсоединяется к насосу прямым или косвенным способом ,что облегчает замену ремня привода и регулирование скорости вращения,благодаря чему наше оборудование удовлетворяет самым высоким требованиям к рабочим условиям.
● Продачные части данного насоса - унификационные детали могут обменяться с деталей веритикального погружного насоса серия KS .
1. Предельные условия
● Диаметр выхода : 2~8 дм. (7.2~200мм)
● Производительность : 5~648м3/ч
● Напор :4~30м
2. Материали (проточные части ):
|
Варианты материалов |
|
Конструкция |
Стандартный |
Альтернативный |
|
Проточные части(Фтеровка,рабочее колесо) |
Высокохромистый сплав (A05, A07, A11, A49, A33, A61……);
Натуральная резина(R26, R24, R55......);
Натуральная резина(S01, S12, S21, S42......)
композиционная керамика |
Выбранные материалы обычно основаны на подробных условиях работы или в соовтветствии с требованиями заказчика. |
|
Бункер |
Бункер изготовлен из стального листа.Его внутренняя стенка может быть покрыта резиновой футеровкой в зависимости от перекачиваемой среды. |
|
3. Характеристическая кривая:
Комментарий : при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.
Конструкция
KF Серия
1 Корпус насоса 2 Болт крышки насоса в собре 3 Улита 4 Задний бронедиск 5 Рабочее колесо 6 Передний бронедиск 7 Крышка насоса 8 Всасывающая крышка 9 Подшипника узел в сборе 10 Бункер 11 Монтажная панель |
