Центробежные шламовые насосы из карбида кремния SiC

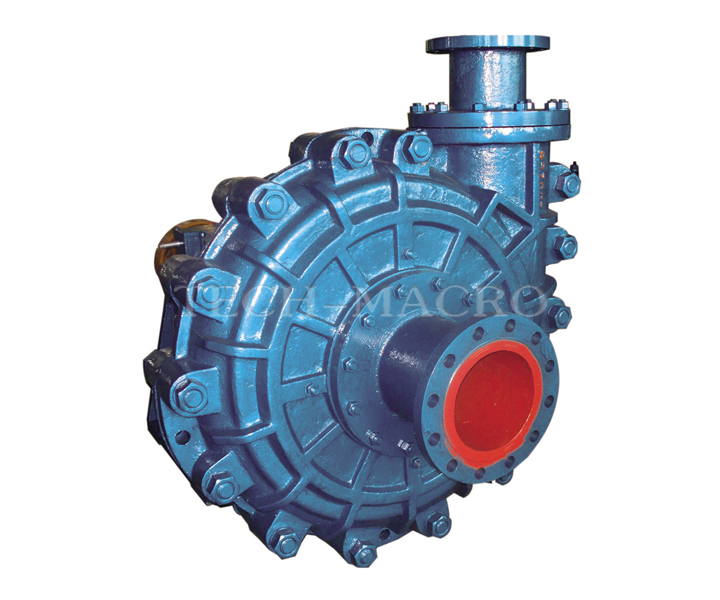

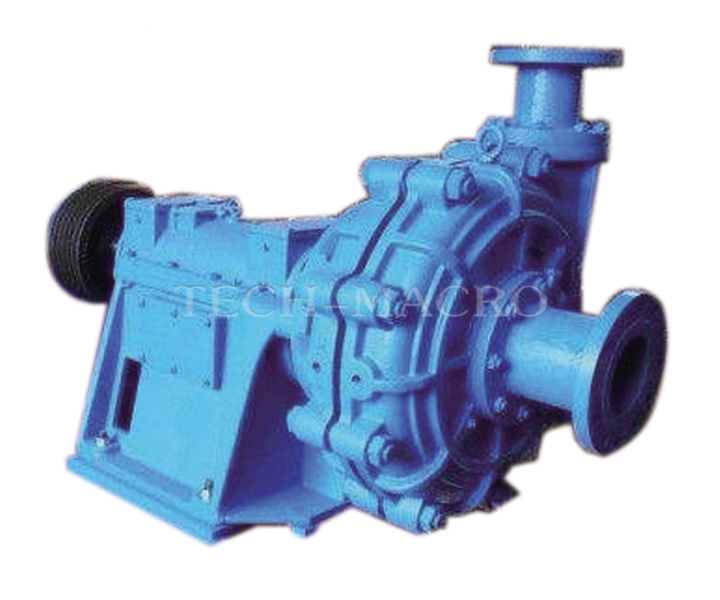

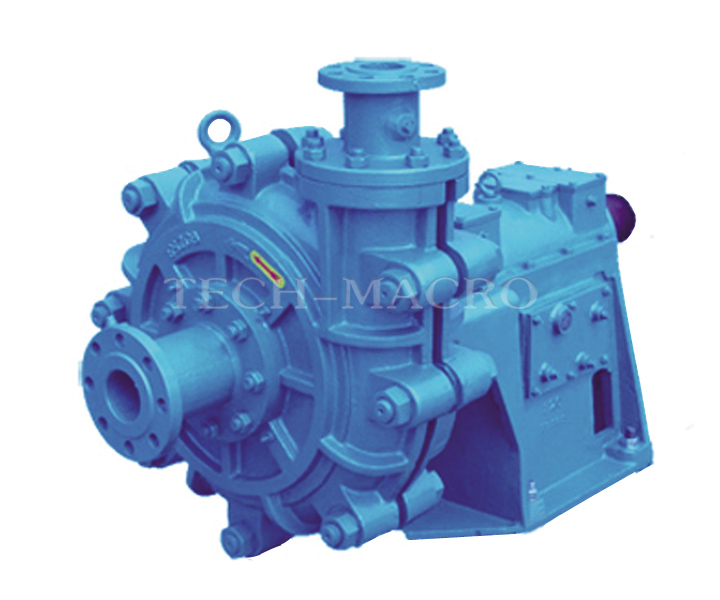

ZGB(P) серии центробежный шламовый насос

Модель:ZGB серии
Напор: 25--100 м
Подача: 30--2000 м3/ч
Тип насоса: горизонтальный центробежный насос
Перекачиваемая среда: коррозионные и абразивные суспензии,жидкости и шламы
Материал: металл, карбид кремния SiC.

1. Описание:

Однаступенчатый шламовый насос типа ZGB представляет собой горизонтальный,консольный,центробежный насос одностороннего всасывания двухсекионной структуры.Данный насос подходит для многоступенчатого последоватьельного использования.При последовательном соединении,одноступенчатый и двухступенчатый насоса-типZGB,а тип ZGB(P) в качестве трёхступенчатого и четырёхступенчатого насоса .Шламовый насос серии ZGB(P) используется для транспортировки коррозионной и абразивной суспензии на электростанциях, металлургиеческих заводах,шахтах,угольных заводах,заводах по производству строиительных и химических материалов,и особенно подходит для удаленя золы и ила на электростаниях.
Типичное применение:
● Рудоразборка
● Снятие шлак в электростанции
● Металлургия
● строительные материалы
● удаление золы из морской воды
● водяный тумани электрохимические факторы
● для других отраслях.

2.Особенности:
●Большая производительность,широкий проходной канал импеллера,высокий напор,лучшая эффектифность,экономия в энергии,дилный срок службы изнашиваемых частей,стабильная характеристика,простой ремонт.
● Передовая модель CAD(компьютерное вспомогательное проектирование),оптимальная диравлическая характеристика,высокий допускаемый кавитационный запас и высокая изностойкость.
● В блоке передачи испльзуется горизотальное разделение на секции тонким кронштейнм со смазочным маслом.Каждая секция оборудутеся внутренней и внешней системами водяного охлаждения.И это обеспечивает безопасный ремонт.
● Отверстия напроного патрубка поворачиваются в любом направлении на 360 градусов .
● Надёжное уплонение вала без утечки.Данные насосы обычно принимают механическое уплотнение и уплотнения экспеллера с заполнителям.
● Горизонтальлное направление насосного выхода .Насос вращается по часовой стрелке,если смотреть со стороны вудущего конца.
● Компоненты проточной части насоса изготавливаются из износостойких материалов,и это обеспечивает продожтельный срок эксплуатации подшипников.
● При допустимом диапазоне рабочего давления,насосы могут последовательно соединенны для достижения высокого напора.И допустимое макс.Рабочее давление 3.6Мпа.
● Проточные части типа ZGB & типа ZGBP могут быть взаимозаменяемыми.

1. Предельные условия

● Диаметр выхода: 65--300 мм
● Производительность:30--2000 м3
● Напор:25--100 м
● Кпд(%): 47.4--81.2

2. Материалы:

Металл :
Изнасостойкий белый чугун: А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл : А49,А33
Антифрикционная литая сталь : А22,А23,А25
Другие металли и сплавы: неражавеющая сталь дуплекс ,нержавеющая сталь,никелевый чугун,латунь,бронза.и.д.т.
Минеральное литье из карбида кремния SiC.
(Внимание:по требованию клиента ,материалы могут быть изменены )

3.Кривая производительности модели шламового насоса серии ZGB(P)

комментарий:при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.

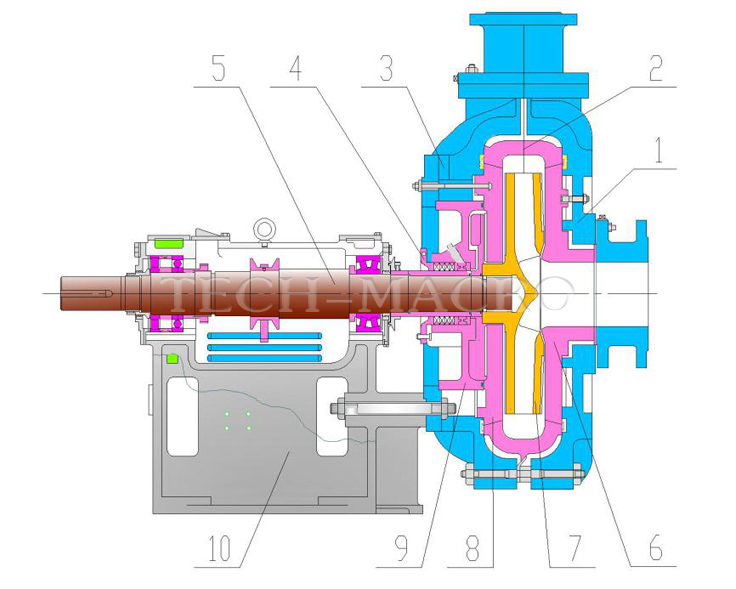

Конструкция


ZGB(P) серия

1 Крышка насоса  2 Улита 3 Корпус насоса  4 Крышка экспеллера    5 Вал 6 Передний бронедиск  7 Рабочее колесо  8 Футеровка корпуса  9 Корпус сальника 10 Подпорка
