1. Описание:
Шламовый насос серии ZJL является одноступенчатыми ,центробежными наососами с одностороннего входа ,выполнены в двухкорпусной контструкции. При разработке нашего насоса использовались ряд инноваций в структуре и гидравлической системе. Данные насосы в основном применяются для перекачивания абразивных и корроизйных суспензий с твердыми частицами,как редные концентраты ,угольные слизи,шламы в электроэнертической ,металлургической,угольной ,строительной ,
Химической и других областях промышленности. и.т.д.
Типиычное применение:
● процесс концентрации
● снять шлак в электростанции
● углеобогатительный завод
● добыча руды и вскрытие продуктивного пласта в шахте
● обогащение в тяжелых средах
● периферийный насос на электростанции
2. Особенности:
● Высокая эффектифность,экономия в энергии,лёгкий тип, износостойкость ,рациональная конструкция , стабильная характеристика,малькое колебание ,низкий шум ,простой ремонт.
● Оптимальное рабочее колесо насоса ,предназначенное для эксплуатации в тяжелых условиях.
● Несущий слой и износостойкий слой насоса могут быть разделены.И проточныые части насоса изготавливаются из износостойкого коррозионностойкого высокохромистого чугуна.
● Массовый процент содержания твердых материалов в шламе должен быть в пределах 45% для золы и 60% для руды .И температура не более 60ºC.
● Вид передачи:прямый привод ((DC),и ремённый привод(BD).
1. Предельные условия
● Диаметр выхода: 40--150 мм
● Производительность:10--400 м3/ч
● Напор:2--60 м
2. Материалы:
Металл:
Изнасостойкий белый чугун:А61,А05,А07,А11,А01
Изнасостойкий антикоррозийный металл :А49,А33
Антифрикционная литая сталь :А22,А23,А25
Другие металли и сплавы: неражавеющая сталь дуплекс ,нержавеющая сталь,никелевый чугун,латунь,бронза.и.д.т.
керамический материал
(Внимание:по требованию клиента ,материалы могут быть изменены )

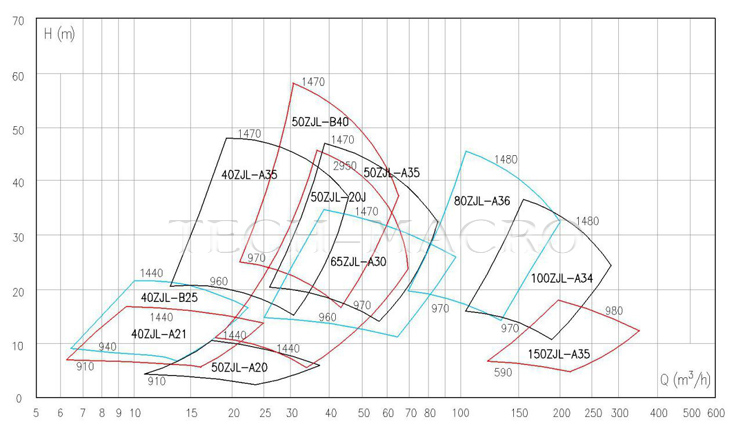

3. Кривая производительности шламового насоса серии ZJL
Комментарий : при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса .

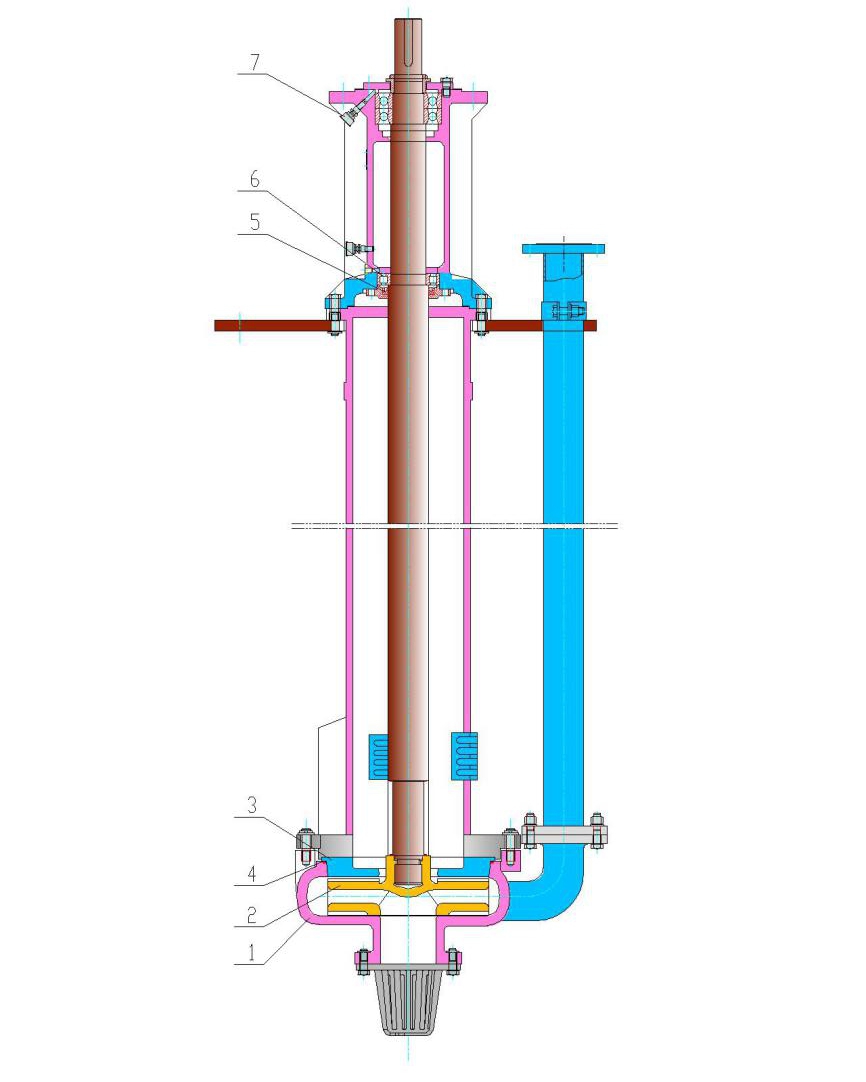

Конструкция
ZJL серии
1 Улита 2 Рабочее колесо 3 Задний бронедиск 4 Уплотнительное кольцо 5 Масляное уплотнение 6 Подшипник 7 Ниппель для смазки |
