1. Описание :

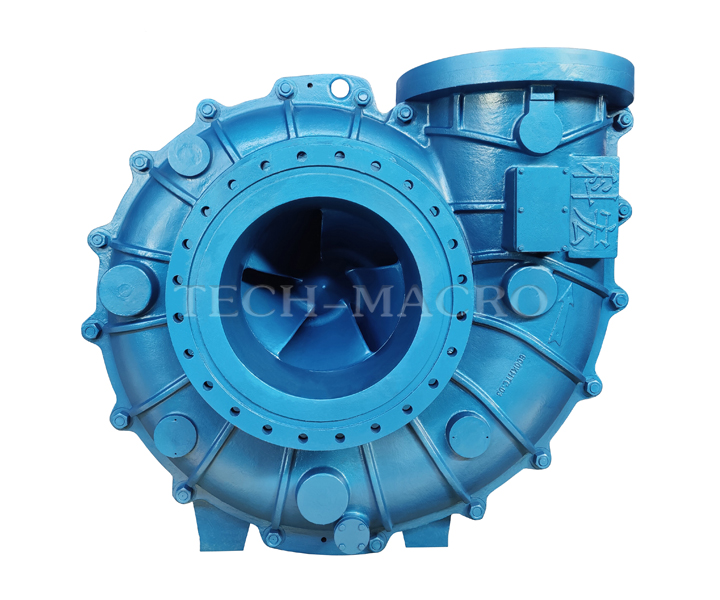

Новое поколение высокоэффективного центробежного насоса, исследованное Tech-macro , является однокаскадным горизонтальным насосам с одной стороны всасывания. Этот насос с керамическим вкладышем полностью удовлетворяет жесткости эксплуатационного требования о абразивостойкости, коррозионной стойкости и противопиттинговое свойство в горнорудной, электроэнергетической и других промышленностях.
Вышеуказанная продукция применяет технические преимущества аналогичных международных продуктов, объединяя многолетнее накопление в данных гидравлической модели и опыте, с использованием полной передовой вторичной оптимизационной техники СFD и АNSYS и т.д.
Новый композиционный керамический центробежный насос имеет следующие преимущества:высокая эффективность, широкий диапазон с высокой эффективностью (эффективность главного циркуляционного насоса составляет 85%~92% ) , низкая частота вращения, стабильная эксплуатация, большой срок использования изнашиваемых частей, конструкция задней разборки, удобное обслуживание, легкое и многие другие преимущества.
Типичное применение:
● Десульфурация дымовых газов на тепловой электростанции.
● в химических отраслях каустической соды, фосфорной, серной кислоты, угольной областях.
● нефтяной промышленностях, мокрой металлургии и других областях.
2. Особенности :
● Большая производительность,ыысокая эффективность ,длиный срок службы ,простой ремонт,низкая стоимость операции .
● Структура насоса является задней разборкам.У этого насоса простая стурктура,легкое обслуживание ,без необходимости снятия импортных и экспортных трубопроводов насосов.
● Изнашиваеая часть ,то есть компоненты проточной части насоса принимает передовую технику CFD для анализа моделирования.
● Рабочее колесо спроектировано таким образом,чтобы быть эффективным ,и изготовлено из антифбразивной антикоррозийной керамики.В области максиамльной эффективности,данное рабочее колесо может достигнуть свыше 90%.
● Чтобы улучшить условия работы и продлить срок службы насоса , конец насоса оснащен двумя коническими роликоподшипниками,а приводный конец -цилиндрическими роликовыми подшипниками. Подшипники смазываются смазочным жиром.
● Вид передачи насоса серии КТ принимает прямый привод ((DC) или через редуктора .
● Применяем специальное механическое уплотнение для FGD технологии -интегральное механическое уплотнение .Это гарантирует надежную и стабильную работу насоса..
1. Предельные условия
● Диаметр выхода：350--1000 мм
● Производительность：930-- 17650 м3/ч
● Напор：7-- 40м
2. Материал:
|
Спецификация материалов |
|
Материал |
композитная керамика |
|
Компонент |
данный материал выполнен из сферической сверхтвердой керамики, керамического порошка, карбида металла и кварцевых частиц, объединенных двухкомпонентным термореактивным клеем. |
|
Твертость |
Благодаря серии химических реакций, данный материал имеет чрезвычайно высокую прочность и твердость при нормальной температуре, а твердость изнашиваемых частей выше, чем у обычных шламовых насосов. |
|
Коррозионная стойкость |
коррозионная стойкость намного выше, чем у металла (значение РН) |
|
Применимая внешняя температура |
-40℃~120℃ |
|
Кислотостойкость и Щёлочёстойкость |
PH 0-14 |
|
Область применения |
Этот материал подходит для работы в условиях среды, содержащий любую концентрацию хлора. |
3. Кривая производительности шламового насоса серии КТ
Комментарий : при работе с чистой средой -эту диаграмму стоит использовать только в качестве начальных рекомендаций по выбору насоса.
Конструкция
Серия C-KT
1 Рабочее колесо 2 Крышка всасывания 3 Крышка насоса 4 Корпус насоса 5 Соединительная планка 6 Механическое уплотнение 7 Разбирающее кольцо для стяния рабочего колеса 8 Подпорка 9 Фланец выхода |
