1. Descripción breve:
La bomba de lodos de la serie KA es bomba centrífuga de una etapa, con deseño horizontal, con cantilever y de estructura de doble cáscaras, también se conoce como la bomba de lodospesada. Debido al gran volumen de la bomba (dos cajas, caja de resistente al desgaste y caja de soporte de presión) y con el soporte pesado, se adecúa para transportar lodos de alta corrosión y de alta concentración o lodos de baja concentración y de alta cabeza, en su rango permitido de presión máxima, se puede utilizar en múltiples etapas. las partes húmedas de la bomba KAR (impulsor, placa de protector y revestimiento de voluta) son de material de goma, los componentes se puede utilizar en la bomba KA menos las partes húmedas, es aplicable a transportar lodos corrosivos de pequeño diámetro mediano y de baja cabeza.
Aplicaciones típicas
● Tratamiento del mineral de hierro, de cobre, defósforo, etc.
● Alimentación de ciclón
● Descarga de mineral de molino de bolas
● Lavado de escoria de horno alto de la fábrica de acero
● Desempolvamiento de polvo para planta de energía
● Industrias metalúrgicas tales como aluminio de oxidación, etc.
● Desulfuración de gases de combustión para la planta de energía
● Otras condiciones de desgaste y corrosión
2. Características:
● Estructura de doble cáscaras, que es cuerpo de bomba y cubierta de bomba (caja de soporte de presión) de bomba KA, se instala el revestimiento reemplazable de metal resistente al desgaste (incluye impulsor, revestimiento de voluta ,placa de protección , etc.), KAR con el revestimiento reemplazable de goma resistente al desgaste y a la corrosión(incluye impulsor, revestimiento de voluta delantero, revestimiento de voluta posterior, etc.)
● Múltiples en la cantidad de hojas: de 2 a 6 hojas. También se puede usar el impulsor eficiente, la potencia máxima del impulsor de esta bomba puede alcanzar al 87%.
● Según la diferencia de potencia del cojinete, se puede seleccionar cojinete de rodillos cónicos de alta resistencia de una sola fila o de doble filas pesado y el cojinete de rodillos cilíndricos. Es capaz de soportar la carga máxima axial y radial de la bomba usando la grasa como lubricación , en los dos extremos del cuerpo de cojinete se instala tapa de cierre, la cubierta de laberinto y el anillo de laberinto, puede prevenir efectivamente la entrada de los contaminantes como pulpa en el cojinete, eso garantiza la seguridad del funcionamiento y la dureza del producto.
● Forma común del sello de eje, sello de relleno, sello combinado de expulsor y relleno, o sello mecánico.
● Se puede instalar la salida de la bomba en 8 ángulos diferentes.
● Se puede usar aceite o grasa para la lubricación del soporte.
● Forma de transmisión: directa (DC) o por correa (CR, CV, ZV, CL) etc.
1. Condiciones extremas:
Bomba de modelo KA
Diámetro de salida: 1-18 pulgadas (25--450 mm)
Capacidad: 3.6--6480 m3/h
Cabeza: 4--69 m (de 13 a 230 pulgadas)
Bomba de modelo KAR
Diámetro de salida: 1-18 pulgadas (25--450 mm)
Capacidad: 3,6--6480 m3/h
Cabeza: 4--69 m (de 13 a 230 pulgadas)
2. Material común (Las partes húmedas):
|
Opciones de materiales |
|
Construcción |
Estándar |
Opcional |
Las partes húmedas
(Revestimientos,Impulsores) |
Aleación de alto cromo (A05, A07, A11, A49, A33, A61……);
Goma natural (R26, R24, R55......);
Goma sintético(S01, S12, S21, S42......)
Cerámica compuesta
PU |
El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente. |
3. Gráfico de los modelos comunes:
Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.

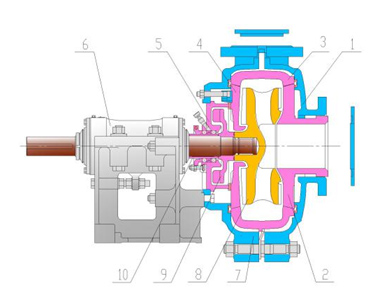

Plano de estructura
Serie KA (Revestimiento metal)
1 Cubierta de bomba 2 Buje de garganta 3 Revestimiento de voluta 4 Placa posterior 5 Cubierta de expulsor 6 Conjunto de rodamiento 7 Cuerpo de bomba 8 Impulsor 9 Expulsor 10 Camisa de eje |
|
Serie KAR (Revestimiento de goma)
1 Cubierta de bomba 2 Revestimiento de voluta delantero 3 Revestimiento de voluta posterior 4 Cubierta de expulsor 5 Cubierta de relleno 6 Cuerpo de bomba 7 Impulsor 8 Expulsor 9 Camisa de eje 10 Soporte
|
