1. Descripción breve:

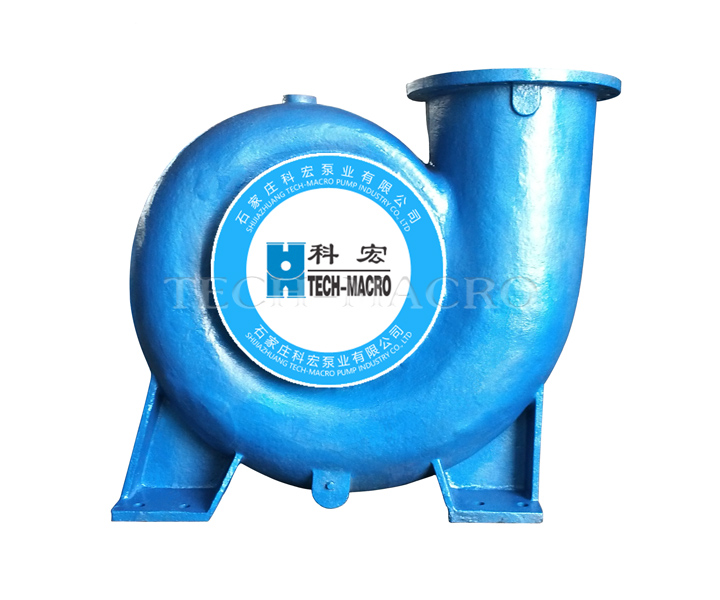

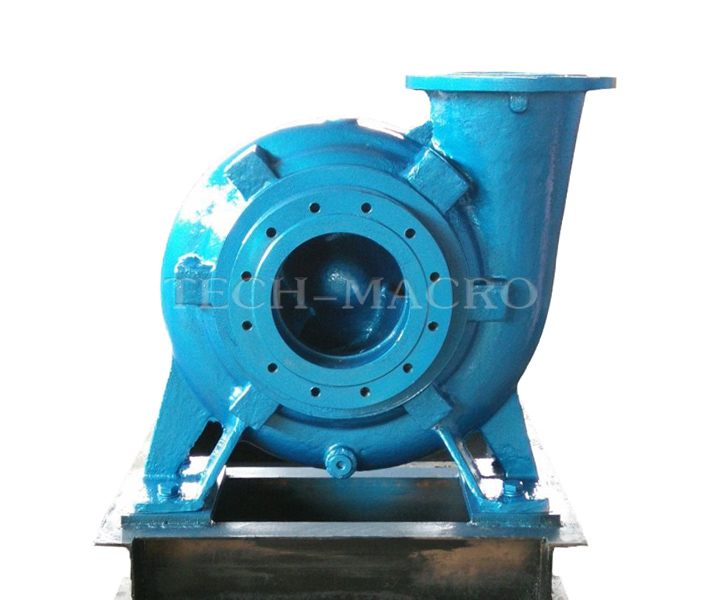

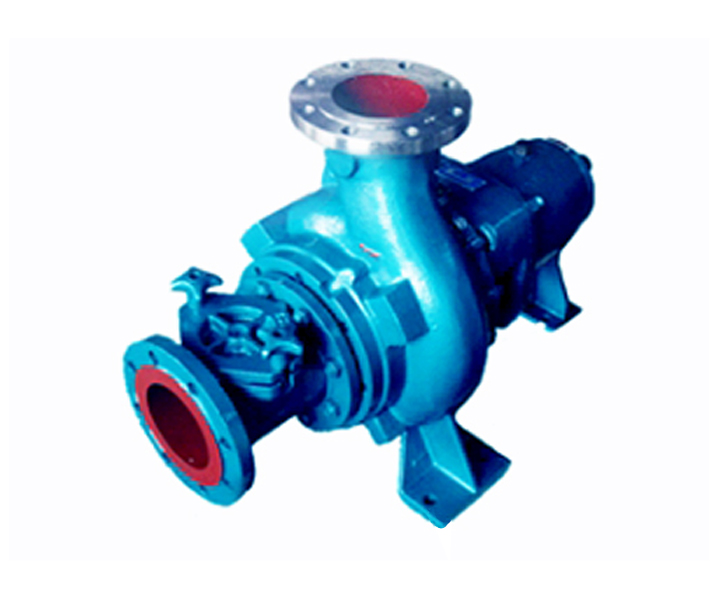

La bomba de la serie KN es bomba centrífuga horizontal de sin-obstrucción, de una etapa, de succión axial, de alta eficiencia energética. Tiene 4 modelos de impulsor para seleccionar.
Aplicación típica:
La bomba del modelo KN se usa ampliamente en el abastecimiento urbano de agua, planta de tratamiento de aguas residuales, de los procesos químicos, de la industria de acero, de papel, de azúcar y de alimentos enlatados. Se puede transportar agua limpia, agua residual, aguas de mar, aguas de salmuera y lodos, así como la fábrica de inundación, la planta de tratamiento de aguas residuales, la fábrica de cerveza, mina y los sectores de las industrias químicas y de la construcción.
Generalmente es aplicable a transportar los medios neutros, con el valor PH entre 6-8 se puede seleccionar los materiales de la serie de resistente al desgaste o a la corrosión para los que tienen exigencias especiales a los medios corrosivos.
2. Características:
● Alta eficiencia y ahorro de energía, alta capacidad de anti-obstrucción, estable funcionamiento, bajo ruido, baja porcentaje de averías, fácil mantenimiento.
● Alto grado de universalización, hay 4 formas de impulsor para seleccionar (B, D, E, Z).
●Impulsor en forma B- impulsor cerrado de sin atasco. Es aplicable a transportar aguas limpias, aguas residuales y medios con sólidos. En los medios no puede tener sólido particularmente fácil de adherirse ni de enrollar (tales como fibra larga, particulares, etc.)
●Impulsor en forma D- impulsor cerrado con múltiples hojas. Es aplicable a transportar medios con leves sólidos suspendidos. Tales como aguas limpias, aguas residuales después del tratamiento mecánico, aguas de clasificación, aguas de pulpa, aguas de azúcar, etc.
●Impulsor en forma E- impulsor abierto. Tiene la misma esfera de aplicación con el impulsor de forma D, se puede transportar los medios con gas.
●Impulsor en forma Z- impulsor de flujo libre. Es aplicable transportar los medios con mucho gas o sólidos grandes, o sólidos fácil de adherirse ni de enrollar (tales como fibra larga, particulares, etc.)
● Forma de cierre: generalmente hay dos tipos.
● Cierre de relleno: hay dos estructuras, estándar y de temperatura alta.
● Cierre mecánico: para transportar los medios que no se puede fugar.
● Generalmente adopta la transmisión directa. También se puede usar la transmisión indirecta por correa, la esfera de la proporción de transmisión es 1:1-1:2.
1. Condiciones extremas:
● Diámetro de entrada: 2,5~20 pulgada (65-500mm)
● Diámetro de salida: 1,5~20 pulgada (40~500mm)
● Capacidad: 8-4500m3/h
● Cabeza: 1-100m
2. Material común:
|
Opciones de materiales |
|
Construcción |
Estándar |
Opcional |
|
Cuerpo de bomba |
Hierro fundido gris, hierro fundido dúctil, hierro fundido de níquel;
Acero inoxidable (SS304, SS3016…);
Aleación de alto cromo(A05, A49, A61……); |
El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente. |
Las otras partes húmedas
(Impulsores) |
Hierro fundido gris, hierro fundido dúctil, hierro fundido de níquel;
Latón, bronce;
Acero inoxidable(SS304, SS316…);
Aleación de alto cromo(A05, A49, A61……); |
|
Eje |
Acero carbono(1045),
Acero inoxidable(2Cr13, 3Cr13) |
|
Soporte |
Acero carbono |
3. Gráfico de los modelos comunes:
Nota: este gráfico solo represente algunos modelos de la serie KN. Para obtener más información, póngase en contacto con nosotros.
Plano de estructura
KN series
1 Placa delantera de protección 2 Cuerpo de bomba 3 Impulsor 4 Cubierta de bomba 5 Cuerpo de junta 6 Conjunto de rodamiento 7 Eje 8 Soporte 9 Tubo de succión 10 Agujero de inspección |
