Shijiazhuang Tech-macro Pump Industry Co.,Ltd

Bomba de recirculación de lodos FGD con revestimiento de gom

Model:serie KT
Head: 10--75 m
Capacity: 930--17650 m3/h
Pump type: bomba centrífuga horizontal
Media: lodo
Material: Metal, goma...

1. Descripción breve:

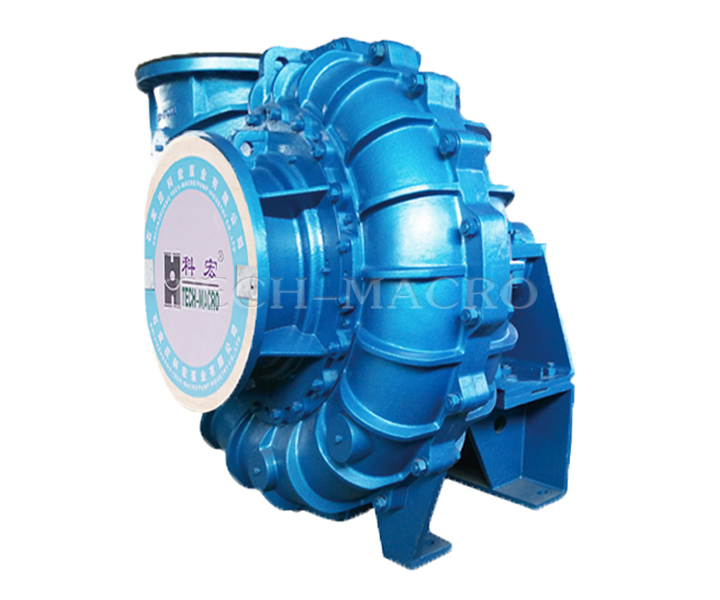

Bomba de recirculación de lodos FGD con revestimiento de goma serie KT
es un tipo de la bomba centrífuga horizontal de una etapa y de una succión. Este producto adopta la estructura de doble carcasas, tiene buena resistencia al desgaste y a la corrosión. Se usa principalmente para el ciclo de torre de absorción en el dispositivo FGD con proceso húmedo, tiene características de gran capacidad, baja cabeza, alta eficiencia y ahorro de energía, etc.


Aplicación típica :
Ciclo de de torre de absorción en el dispositivo FGD de planta eléctrica

2. Características:

● Estructura sencilla, funcionamiento eficiente, larga duabilidad, fácil mantenimiento, larga duabilidad de las piezas de desgaste, bajo costo de operación.
● Para el componente de sobre-corriente de la bomba, se adopta la tecnología de análisis de simulación de flujo de CFD, para su operación de alta eficiencia.
● La bomba es de estructura de post-desmongtaje, fácil mantenimiento, sin necesitad de desmontar la tubería de salida y de entrada.
● La bomba de esta serie está equipado con soporte de estructura compacta de forma X, puede ahorrar grandemente la zona de ocupación.
● Adoptan cojinete cónico de dobles fijos en los extremos de la bomba, se lubrica con aceite, mejora la condición de trabajo, aumenta la vida del cojinete.
● Cuando se ve desde el  extremo de transmisión, se gira a la derecha.
● Adopta el sello mecánico de tipo de contenedores que se usa especialmente para la tecnología de desulfuración, tiene  funcionamiento confiable.
● Adopta transmisión directa (DC).

1. Condiciones extremas:

● Diámetro de salida: 350--1000 mm

● Capacidad: 930--1765m3/h

● Cabeza: 10--75 m



2. Material común (Las partes húmedas):

Opciones de materiales
Construcción Estándar Opcional
Cuerpo de bomba, cubierta de bomba, placa de junta Hierro fundido nodular El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente.
Impulsor, cubierta de succión/ buje de garganta Aleación de alto cromo (A49 material resistente a la abrasión y la corrosión );
Revestimiento de voluta posterior y  revestimiento de voluta delantero, placa posterior  Goma anti-abrasivo, anti-corrosivo:   Goma natural( R26, R38, R66........) o Goma de neopreno sintético (N22.....);



3. Gráfico de selección de los modelos comunes:

Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.

 Plano de estructura


R-KT series

1 Cubierta de bomba   2 Revestimiento de voluta delantero   3 Cuerpo de bomba   4 Impulsor   5 Cubierta de succión   6 Revestimiento de voluta posterior   7 Placa posterior   8 Camisa de eje delantero   9 Camisa de eje   10 Anillo de desmontaje de impulsor   11 Sello mecánico   12 Placa de junta   13 Soporte
