Bomba de excavación de la serie KW

Model：serie KW
Head: 10-75m
Capacity: 3-36000m3/h
Pump type: bomba centrífuga horizontal
Media: lodo
Material: Metal

  Enquiry Now
1. Descripción breve:

 La bomba de excavación de la serie KW es bomba centrífuga horizontal de una etapa, una succión y de viga voladiza, es un nuevo producto elaborado por nuestra empresa con los softwares avanzados de diseño asistido por ordenador, apuntando a la situación de que los ríos, lagos y mares de nuestro país están en deterioro, los trabajos de dragado y de recuperación están inminentes. La bomba de esta serie tiene una economía integral notablemente eficiente, puede satisfacer la necesidad del dragador a la bomba de lodo.


Aplicación típica:
Es aplicable al dragado y relleno de río y de puertos.


2. Características:

● Buena estructura general de barco.
  ①Simple y confiable estructura (La bomba de excavación de modelo 200KW~500KW adopta la carcasa sola para todo el cuerpo, la del modelo 600KW~1000KW adopta doble carcasas.)
  ②Fácil desmontaje y de mantenimiento.



● Buen rendimiento de excavación
  ①Buena cavitación, alta capacidad de caudal.



  ②La curva de rendimiento baja bruscamente, haciendo que la bomba tenga buena adaptabilidad al cambio de la distancia de filas.
  ③El rendimiento de bomba puede ser una variedad de despliegue.



● Buen rendimiento de resistente al desgaste, larga vida de los componentes de sobre-corriente.



● Bajo consumo hidráulico, alta eficiencia, bajo consumo de energía.



● Confiable cierre de eje, sin fugas.

   Generalmente usa el cierre mecánico o cierre de embalaje, o cierre combinado de mecánico y embalaje para la bomba de modelo 200KW~500KW. Para el modelo 600KWN~1000KWN adopta el cierre de caucho.

● Generalmente adopta la transmisión por correa o por la caja de cambios.


1. Condiciones extremas :

● Diámetro de boca entrada: 250-1200mm
● Diámetro de boca salida: 200-1000mm
● Caudal: 3-36000m3/h
● Sustentaciòn: 10-75m

2. Material común  (Las partes húmedas):

Opciones de materiales

Construcción Estándar Opcional
Las partes húmedas
(Carcasas/Revestimientos,Impulsores)		 Aleación de alto cromo (A05, A07, A11, A61……); El material adoptado generalmente se basa en la aplicación detallada o de acuerdo con los requisitos del cliente.


3. Gráfico de los modelos comunes:

Nota: este gráfico no incluye el espectro de impulsor no estándar. Para obtener más información, póngase en contacto con nosotros.

Plano de estructura

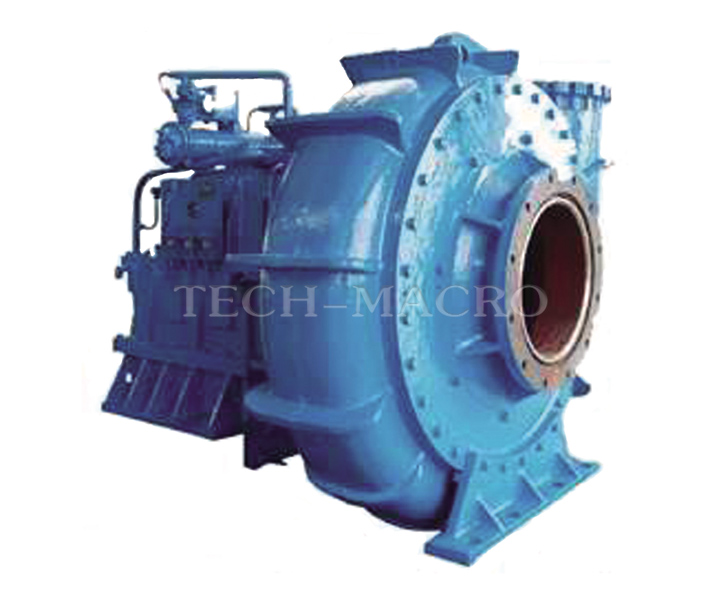

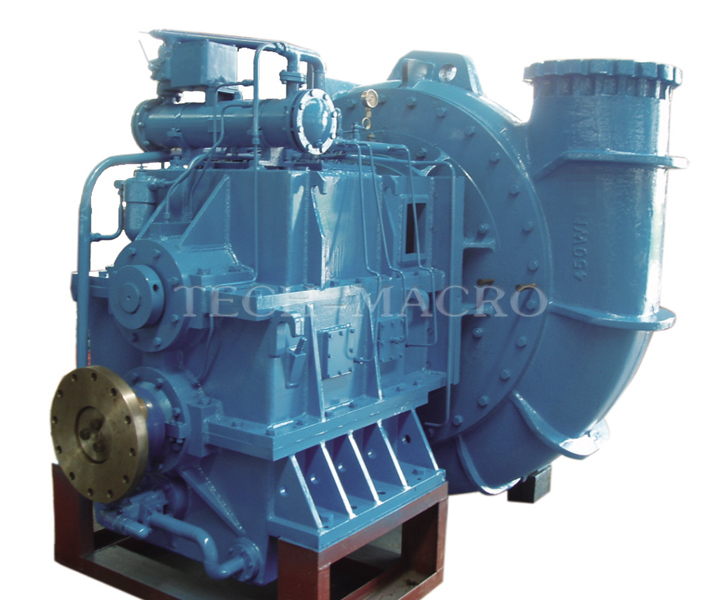

La construcción de la carcasa y la caja de cambios de la bomba de dragado de 200-500KW

1 Impulsor   2 Cuerpo de bomba   3 Buje de garganta   4 Placa posterior   5 Cubierta de bomba   6 Placa de junta   7 Caja de sello   8 Sello mecánico   9 Eje   10 Caja de cambios



Diagrama esquemático de la estructura de soporte de la bomba de excavación de lodos de modelo KW200-500

1 Impulsor   2 Cuerpo de bomba   3 Buje de garganta   4 Placa posterior   5 Cubierta de bomba   6 Placa de junta   7 Caja de sello   8 Sello mecánico   9 Eje   10 Soporte

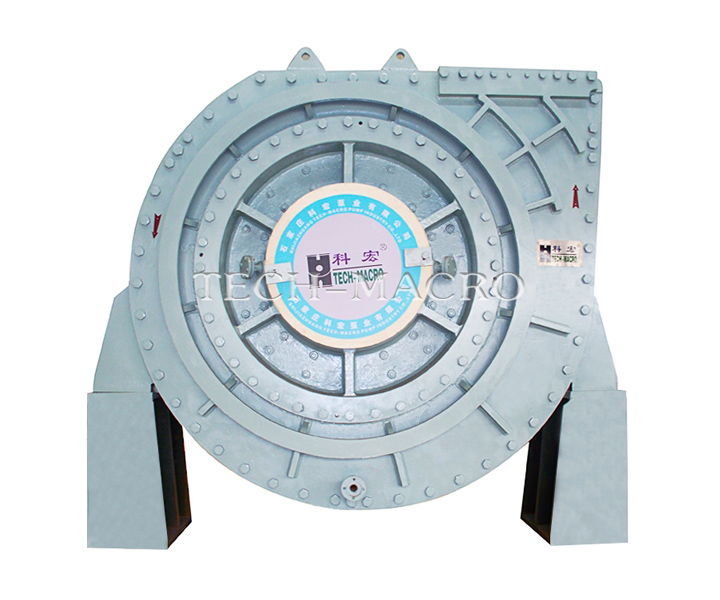

Diagrama esquemático de la estructura de la bomba de excavación de lodos de modelo KW600-1000

1 Cuerpo de bomba   2 Revesitimiento de voluta   3 Anillo de hombro   4 Cubierta grande de bomba   5 Buje de garganta   6 Impulsor   7 Tubo de forro de succión   8 Anillo resistente al desgaste del impulsor   9 Cubierta pequeña de bomba   10 Placa posterior   11 Placa resistente a la arena   12 Caja de sello   13 L tipo conjunto de sello de goma   14 Anillo de protección de caja de sello   15 Anillo de desmontaje de impulsor   16 Cuerpo de rodamiento   17 Eje
